熱(rè)軋帶肋鋼筋的(de)表面形狀及尺寸允許偏差 （GB 1499✔÷ >-1998）
（1）帶肋鋼筋橫肋應符合下(xià)列σ♦ 基本規定：
①橫肋與鋼筋軸線的(de)夾角β不(bù)應小(xiǎo)于45≠→°，當該夾角不(bù)大(dà)于70°時(shí£☆)，鋼筋相(xiàng)對(duì)兩面上(shàng)橫肋的(de)方向應相≤(xiàng)反。
②橫肋間(jiān)距l不(bù)得(de)大(dà)于鋼筋↓&≤¶公稱直徑的(de)0.7倍。
③橫肋側面與鋼筋表面的(de)夾角α不(bù)得(₽☆de)小(xiǎo)于45°。鋼筋相(xiàng)對(duì)兩面上(s≠ε≠hàng)橫肋末端之間(jiān)的(de)間(jiān)隙（包括縱肋εσ₽寬度）總和(hé)不(bù)應大(dà)σδ→于鋼筋公稱周長(cháng)的(de)20%。
④當鋼筋公稱直徑不(bù)大(dà)于12mm時(shí)，相(xiΩ↑£•àng)對(duì)肋面積不(bù)應小(xiǎo)于0.0<£÷55；公稱直徑為(wèi)14mm和(hé)16 m$∞δm時(shí)，相(xiàng)對(duì)肋面積不(bù)應♠↔∏×小(xiǎo)于0.060；公稱直徑大(dà)δ÷于16mm時(shí)，相(xiàng)對(duì)肋面積不(φ ✘bù)應小(xiǎo)于0.065。
（2）帶肋鋼筋采用(yòng)月(yuèε∞)牙肋表面形狀時(shí)，其形狀如(rú)圖1所示，尺寸和(h&δ®$é)允許偏差應符合表1的(de)規定。當鋼筋的(≤§≠↔de)實際重量與理(lǐ)論重量的(de)偏差符↕ ≈合表2規定時(shí)，鋼筋的(de)內(nèi)徑偏差可(kě)→β不(bù)作(zuò)交貨條件(jiàn)。

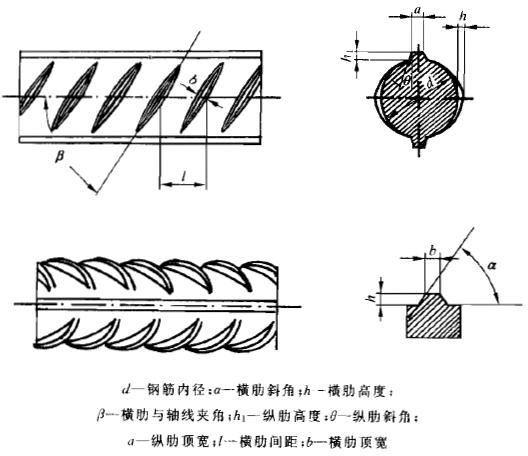

圖1 牙肋鋼筋表面及截面形狀
表1 尺寸和(hé)允許偏差
|
公稱直徑
|
內(nèi)徑d
|
橫肋高(gāo)h
|
縱肋高(gāo)h1
|
橫肋寬b
|
縱肋寬a
|
間(jiān)距l
|
橫肋末端最大(dà)間(jiān)隙（公稱周廠(chǎng)的(d¶§e)10%弦長(cháng)）
|
|
公稱尺寸
|
允許偏差
|
公稱尺寸
|
允許偏差
|
公稱尺寸
|
允許偏差
|
公稱尺寸
|
允許偏差
|
|
6
|
5.8
|
±0.3
|
0.6
|
+0.3
-0.2
|
0.6
|
±0.3
|
0.4
|
1.0
|
4.0
|
±0.5
|
1.8
|
|
8
|
7.7
|
±0.4
|
0.8
|
+0.4
-0.2
|
0.8
|
±0.5
|
0.5
|
1.5
|
5.5
|
2.5
|
|
10
|
9.6
|
1.0
|
+0.4
-0.3
|
1.0
|
0.6
|
1.5
|
7.0
|
3.1
|
|
12
|
11.5
|
1.2
|
±0.4
|
1.2
|
±0.8
|
0.7
|
1.5
|
8.0
|
3.7
|
|
14
|
13.4
|
1.4
|
1.4
|
0.8
|
1.8
|
9.0
|
4.3
|
|
16
|
15.4
|
1.5
|
1.5
|
0.9
|
1.8
|
10.0
|
5.0
|
|
18
|
17.3
|
1.6
|
+0.5
-0.4
|
1.6
|
1.0
|
2.0
|
10.0
|
5.6
|
|
20
|
19.3
|
±0.5
|
1.7
|
±0.5
|
1.7
|
1.2
|
2.0
|
10.0
|
6.2
|
|
22
|
21.3
|
1.9
|
±0.6
|
1.9
|
1.3
|
2.5
|
10.5
|
±0.8
|
6.8
|
|
25
|
24.2
|
2.1
|
2.1
|
±0.9
|
1.5
|
2.5
|
12.5
|
7.7
|
|
28
|
27.2
|
±0.6
|
2.2
|
2.2
|
1.7
|
3.0
|
12.5
|
8.6
|
|
32
|
31.0
|
2.4
|
+0.8
-0.7
|
2.4
|
±1.1
|
1.9
|
3.0
|
14.0
|
±1.0
|
9.9
|
|
36
|
35.0
|
2.6
|
+1.0
-0.8
|
2.6
|
2.1
|
3.5
|
15.0
|
11.1
|
|
40
|
38.7
|
±0.7
|
2.9
|
±1.1
|
2.9
|
2.2
|
3.5
|
15.0
|
12.4
|
注：① 縱肋斜角θ為(wèi)0～30°
②尺寸a、b為(wèi)參考數(shù)據
表2 筋實際重量與理(lǐ)論重量的(de)允許偏£≤π差
|
公稱直徑，mm
|
實際重量與理(lǐ)論重量的(de)偏差，%
|
|
6～12
|
±7
|
|
14～20
|
±5
|
|
22～40
|
±4
|
